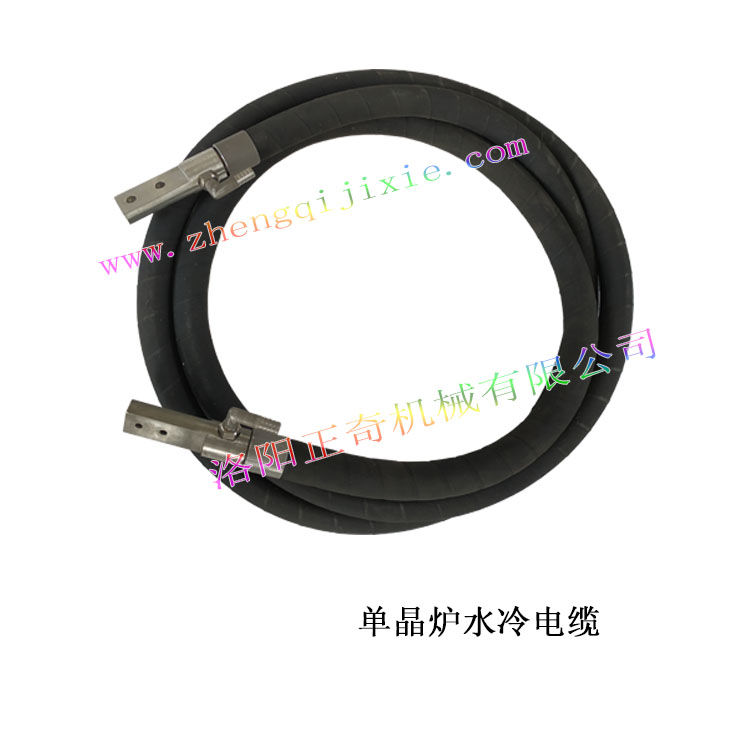

单晶炉水冷电缆

1、电极（又叫电缆头）是无触点、无焊点、无焊缝，用整根铜棒在数控车床、数控铣床上加

工而成，表面经过镀锡防锈处理，美观、耐用。品种多、规格全，其结构形式：无触点型、水

冷却型、旋转型三种结构。
  ①旋转电极特点：现场安装时可随意调试角度，可以减小水冷电缆的扭曲应力，与设备连

接的导电平面经过精加工和镀锡处理，平整光滑，可以确保良好的电接触性能。

  ②无触点电极，用整根铜棒在数控车床和铣床上加工而成，无焊点，无焊缝。表面镀锡处

理，美观、耐用、电阻小。
  ③水冷却型电极  是洛阳正奇机械有限公司的专利产品(专利号：ZL 2012 1 0397940.X），其特点是冷却水可以直接冷却电极的导电平面。

2、进出水口水嘴结构特点：是加密封圈的活丝扣连接结构，更换方便。进出水口的水嘴结构有90°弯型水嘴，可360°旋转。进出口水嘴结构有两种：垂直型，90度弯型，与电极连接均采用螺丝加锁紧螺母和密封圈结构，尤其是90度弯型水嘴，可以在360度范围内可任意调节方向，能够有效保证水冷电缆的进出水管不会扭曲而畅通。

3、软体导线：材质TU1，线径0.25mm的镀锡铜绞线。柔软、弯曲半径小，不易折断。镀锡铜绞线防腐蚀性能好，可提高水冷电缆的使用寿命。因水冷电缆的导线长期浸泡在水中，工作环境恶劣。若是不镀锡的裸铜线，当水冷电缆使用一段时间后，打开电缆外套，就会看到导线表面有一层绿色铜锈。用镀锡铜绞线做水冷电缆软体导线，因铜绞线有镀锡层的保护，可以防腐蚀。

4、电极与软体导线的连接，用专用设备挤压紧固，然后灌锡处理，接触好，电阻小。

5、外护套绝缘管，使用无碳橡胶管，天然橡胶含量高、柔软，使用寿命长，耐工作水压0.6MPA、耐工作电压6000V。

6、电极与外护套绝缘管的密封紧固，卡箍无磁性，用专用设备挤压紧固，密封效果比较好。
